Ossature murale

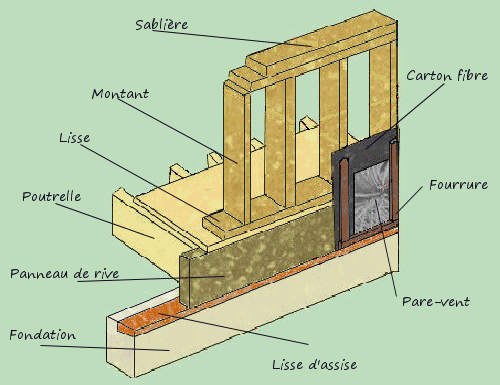

  L'ossature murale est constituée principalement de montants compris entre une lisse et deux sablières assemblées par des clous. Les murs seront assemblés au plancher pour être ensuite relevés.
ossature murale
Illustrations
Mur de charpente
Vérifiez et marquez le carré de la maison pour que tout soit d'équerre. Avec une craie, tracez des lignes sur le plancher pour chaque mur du côté intérieur des murs.
Mur de charpente
Étendez ensuite la lisse et la sablière de 2" × 6" une à côté de l'autre et marquez vos planches à tous les 16", de centre à centre.
Mur de charpente
En partant du bout des madriers (lisse et sablière); vous aurez alors 15¼" de centre à centre entre les premier et deuxième montants, et les suivants seront tous disposés aux 16" de centre à centre.
Mur de charpente
Replacez la lisse au bon endroit sur le plancher en suivant votre ligne de marquage et clouez les montants de 2" × 6" × 93¼'' à la lisse.
Mur de charpente
Clouez ensuite la sablière sur la partie supérieure des montants, selon votre marquage.
Mur de charpente
Lorsque vous êtes rendu au bout de votre mur, placez un montant perpendiculaire au dernier montant, vers l'intérieur.
Mur de charpente
Ce montant servira de morceau de clouage pour notre prochain mur.
Mur de charpente
Fixez une deuxième sablière sur la première pour la doubler. Vous devez laisser un espace à l'extrémité pour être en mesure de croiser les deuxièmes sablières avec celles du mur suivant.
Mur de charpente
La structure des portes est composée de deux montants cloués l'un à l'autre sur les côtés. Le montant intérieur a une hauteur de 82¼'' et celui de l'extérieur de 93¼''. Au-dessus de la porte, on retrouve le linteau, composé de deux pièces de 2" × 10" fixé à un 2" × 6" en dessous. La longueur du linteau est de la largeur de votre porte à laquelle il faut ajouter 5½".
Mur de charpente
Au-dessus de la fenêtre, on retrouve le linteau, composé de deux pièces de 2" × 10" fixées à un 2" × 6" en dessous. Pour une fenêtre, la longueur du linteau correspond à la largeur de votre fenêtre, à laquelle il faut ajouter 4". Cet excédent servira pour le dégagement du montant et vous donnera l'espace nécessaire pour fixer la fenêtre, soit 1" de plus que l'ouverture.
Mur de charpente
La structure des fenêtres est composée de deux montants cloués l'un à l'autre sur les côtés. Le montant intérieur a une hauteur de 1" de plus que la hauteur de la fenêtre et celui de l'extérieur de 93¼''.
Mur de charpente
Clouez maintenant un morceau de 2" × 6" en dessous du montant intérieur. Fixez ensuite des montants en dessous, et suivez la mesure du 16" de centre à centre pour les autres montants fixés en dessous. Une fois tous les montants installés, placez votre mur d'équerre et fixez une barre métallique en angle de 45 degrés pour garder votre mur d'équerre. Le squelette de votre mur est fait.
Mur de charpente
À l'aide de clous à bardeau, installez des revêtements de carton fibre de 4' × 9' × ½'', de la double sablière jusqu'au bas du mur.
Mur de charpente
Découper les espaces où il y aura des ouvertures de portes et de fenêtres avec une scie à chaîne ou un couteau à gypse.
Mur de charpente
Le bout du mur doit aussi être recouvert.
Mur de charpente
Le carton fibre doit dépasser dans le bas de l'ossature murale pour qu'ils viennent s'appuyer sur les solives de plancher lors de la levée du mur.
Mur de charpente
Vous êtes maintenant rendu à la pose du pare-vent. Il s'agit d'un papier résistant, qui permet l'extraction de l'humidité tout en empêchant l'eau et le vent de pénétrer.
Mur de charpente
Vous devez simplement le brocher sur le mur extérieur. Des fourrures en bois d'épinette de 1" × 3" seront ensuite clouées vis-à-vis chacun des montants, de haut en bas. Les pans de mur de brique n'ont pas besoin de fourrure. Les fourrures doivent être fixées de manière à dépasser dans le bas du mur, comme pour le carton fibre.
Mur de charpente
Évitez de clouer les dernières fourrures sur les bouts de mur pour être en mesure de placer le papier pare-vent du mur adjacent. Une fois les murs levés, vous pourrez, à l'aide d'une échelle, coller le pare-vent du premier mur par-dessus le deuxième en utilisant du ruban adhésif de construction. Placez ensuite vos fourrures de coin.
Mur de charpente
Si vous construisez une maison à étages, il est important de ne pas clouer le dernier pied du haut de la fourrure du premier étage afin de vous permettre d'insérer le papier pare-vent du bas du mur du deuxième étage. Utilisez encore une fois un ruban adhésif de construction, puis clouez la fourrure restante du premier étage.
Mur de charpente
Avant la levée des murs, il est important de s'assurer que la lisse au bas du mur est toujours bien alignée sur votre marque. Vous pouvez placer quelques clous en diagonale sur la lisse pour éviter que le mur glisse vers l'extérieur lors de la levée.
Mur de charpente
Pour élever votre pan de mur, il faut l'aide de plusieurs personnes ou utiliser des barres de levée que vous pouvez vous procurer dans un centre de location. Une fois le travail effectué, vérifiez que votre lisse est toujours sur votre ligne, puis clouez le pan de mur sur le plancher, au niveau de la lisse. Frappez avec une masse pour le replacer au besoin.
Mur de charpente
Afin d'empêcher le mur de tomber, fixez rapidement des planches de 2" × 4", clouées à 45 degrés, entre le pan de mur et le plancher. Assurez-vous de mettre le mur au niveau avant de clouer les 2" × 4" du mur.
Mur de charpente
Comme nous avons vu précédemment, vous devez replacer le papier pare-vent des coins de mur extérieur avec un ruban adhésif de construction et clouer les fourrures manquantes.
Mur de charpente
Assemblez les pans de mur en les clouant dans les coins intérieurs et fixez la deuxième sablière dans le haut en croisé, de manière à ce qu'elle soit clouée sur la première sablière du mur adjacent.
Mur de charpente
Une fois tous les murs montés, replacez vos 2" × 4" à l'intérieur pour soutenir le centre des murs. Assurez-vous que les pans de mur sont tous aux niveaux.
