Les maisons certifiées Novoclimat permettent d'économiser de
25 à 30 % par année sur les coûts de chauffage selon les conditions climatiques et
de vos habitudes de vie. Pour un investissement à la
construction de l'ordre de 2 à 5 % de plus, vous serez en
mesure de faire inspecter votre maison pour la faire
certifier maison Novoclimat. Toutes les maisons certifiées
sont systématiquement inspectées pour vérifier le respect
des exigences et des normes Novoclimat. L'inspection est
gratuite et elle est effectuée par un spécialiste
indépendant qui est accrédité Novoclimat. Un certificat
Novoclimat vous est remis, il atteste que votre demeure a été
inspectée et qu'elle est conforme aux exigences du concept
Novoclimat. |
|
|
|
|
|
Une
maison Novoclimat |
|
 |
Inspection
L'inspection gratuite est effectuée par un spécialiste
indépendant et accrédité Novoclimat. Il y aura trois
inspections, la première inspection sera effectuée
avant de couler la dalle de béton pour vérifier que le
plancher du sous-sol est isolé selon les normes. La deuxième
inspection sera avant la pose du gypse, l'étanchéité
est vérifiée par un test d'infiltrométrie qui consiste
à provoquer des fuites d'air avec un gros ventilateur
installé dans une porte extérieure. Le taux de fuites
de l'air ne devra pas dépasser 2,5 changements d'air à
l'heure à une pression de 50 pascals. La troisième
inspection sera pour le balancement du système de
ventilation. Durant les trois inspections, la
vérification des matériaux et des normes de
construction Novoclimat seront vérifiées. Si la maison
inspectée passe les normes Novoclimat, un certificat
Novoclimat vous sera remis par le spécialiste pour
cette demeure. Pour faire certifier votre maison
Novoclimat, elle doit avoir été construite par un
entrepreneur certifié Novoclimat.
Comprendre le facteur R
Le facteur R est un
symbole qui représente la résistance thermique des
matériaux. Plus le facteur
R d'un isolant est élevé, plus il est efficace pour empêcher
la pénétration de la chaleur et du froid. Pour savoir le
facteur R d'un mur, on fait la somme des valeurs R de
tous les matériaux isolants dans l'épaisseur du mur. Les
normes d'isolation Novoclimat sont beaucoup plus élevées
que les normes d'une construction standard.
|
|
|
Valeur RSI: Valeur métrique de la résistance thermique. |
|
Le bois d'oeuvre comme matériau a une résistance
thermique d'environ 0,3 RSI pour 25 mm (R-1,5 /pouce) |
|
|
|
Dalle: Installer un panneau de polystyrène R-7,5 jusque
par-dessus la semelle pour faire un bris thermique. Installer entre la dalle et la fondation
un morceau de panneau de polystyrène de 1" pour faire un bris
thermique entre la dalle et la fondation, exigence minimum de R-4.
 |
|
 |
Un morceau de panneau de polystyrène
de 1" tout le tour de la dalle de béton. Exigence de
R-4 minimum. |
|
|
 |
Le panneau de polystyrène de 1" est
utilisé pour faire un bris
thermique entre la dalle et la fondation de béton. |
|
|
|
|
Fondation: Le mur de fondation doit
atteindre une valeur isolante R-17 sur toute la hauteur.
Il y a différent procédé pour atteindre cette norme
d'isolation.
 |
|
 |
|
 |
Polyuréthane giclé sur toute la
surface de la fondation. |
|
|
 |
Le polyuréthane giclé coupe les infiltrations
d'air, isole selon la norme et sert de pare-vapeur. |
|
|
 |
Fixer un ruban sur les toutes les
joints des panneaux de polystyrène de 3" d'épaisseur avec un pare-vapeur d'aluminium laminé. |
|
|
 |
Fixer le fourrage par-dessus les
panneaux de polystyrène de 3" d'épaisseur avec un
pare-vapeur d'aluminium laminé. |
|
|
 |
On a utilisé un panneau de
polystyrène de 1 1/2" de valeur isolante de R-7,5. Il
faudra alors installer des murs avec des montants de
2" x 3" tout le tour pour installer une laine isolante
à l'intérieur du mur ceci pour respecter la norme de
R-17. |
|
|
|
|
Poutrelle: Étendre de l'uréthane soufflé, qui
agit aussi comme pare-vapeur. L'avantage par rapport à la
laine c'est que l'uréthane soufflé cèle vraiment tous les
petits espaces.
 |
|
 |
Polyuréthane giclé entre les
poutrelles du plancher, coupe les infiltrations d'air,
isole selon la norme et sert de pare-vapeur. |
|
|
 |
De l'extérieur, les poutrelles doivent
être recouvertes par le même revêtement que la
charpente du mur. |
|
|
 |
La membrane Blueskin pare-intempéries empêche la pluie et le
vent de pénétrer à travers les endroits
vulnérables des murs extérieurs. Il s'agit d'une membrane
autoadhésive constituée d'une pellicule
de protection de polyéthylène bleue laminée, robuste et de
forte densité, ainsi que d'un composé de
bitume caoutchouté SBS à haut pouvoir d'adhérence et d'une
pellicule siliconée. |
|
|
|
|
Mur: La valeur isolante doit atteindre
R-24,5 toute en respectant que la charpente soit être protégée
de R-4
sur toute la surface pour couper les ponts thermiques. Il y
a différent procédé pour atteindre cette norme d'isolation.
 |
|
Vue de l'extérieur
|
|
 |
L'isolant de polystyrène extrudé, un
isolant rigide à installer du côté extérieur des murs
à ossature de bois de 2" x 4" ou 2" x 6". |
|
|
 |
L'isolant de polystyrène extrudé offre une
résistance thermique de R-5 par pouce d'épaisseur qui
enveloppe l'ossature extérieure. |
|
|
 |
Le panneau carton fibre haute
performance protège contre le vent, la pluie et
l'humidité. Il fournit une résistance maximale à
l'infiltration de l'air et il a une valeur isolante de
R-1,5 par 1/2". Les pores du revêtement permettent à
l'humidité de migrer vers l'extérieur tout en
empêchant l'air ou les précipitations de s'infiltrer. |
|
|
 |
Il ne requiert aucune installation
supplémentaire de contreventement, d'écharpe ou
d'appui latéral. |
|
|
 |
Le pare-air, il s'agit d'un papier résistant,
qui permet l'extraction de l'humidité en empêchant l'eau et le vent de pénétrer. |
|
|
 |
Le polystyrène WEATHERMATE Plus offres
une option plus efficace pour l'extraction de
l'humidité en empêchant l'eau et le vent de pénétrer. |
|
|
 |
Le polystyrène WEATHERMATE Plus. |
|
|
Vue
de l'intérieur
|
|
 |
Pare-vapeur d'aluminium laminé sur un
polyéthylène de valeur isolante de R-2,5. |
|
|
 |
Une fois le pare-vapeur d'aluminium
laminé sur un polyéthylène étendu, fixer le fourrage
pour accueillir le gypse. |
|
|
Toiture: La valeur isolante doit
atteindre un minimum de R-41. Voilà différents procédés
pour atteindre cette norme d'isolation.
 |
|
 |
Préparation avant de souffler la
laine. |
|
|
 |
Carton agrafé à la poutrelle et à la
sablière pour retenir la laine soufflée en place vue
de l'intérieur. |
|
|
 |
Carton agrafé à la poutrelle et à la
sablière pour retenir la laine soufflée en place vue
de l'extérieur. |
|
|
 |
La laine soufflée dans le plafond. |
|
|
|
|
Fenêtre
Seules des fenêtres à haut rendement avec des normes
minimales de A2-B7-C5 peuvent être installées sur les
maisons certifiées Novoclimat. Les fenêtres sont testées en
laboratoire selon la norme CSA A440 qui comporte trois
tests.
1. Étanchéité à l'air:
A1 fuite, A2 légère fuite, A3
peu de fuite
2. Résistance à la pluie poussée par le vent:
B1 est la résistance minimale requise par le code
du bâtiment canadien.
B2 à B7 correspond à la pression maximale que peut
subir la fenêtre sans infiltration d'eau.
3. Résistance au vent:
C1 indique que la fenêtre tend à fléchir ou à
sortir de son cadre.
C2 est la norme minimale à rechercher, peu importe
où l'on habite au Canada.
C5 indique que la fenêtre résistera aux tempêtes
sans éclater ni se déformer. De plus, le vitrage
devra être "LOW-E", on applique une pellicule
microscopique transparente d'argent sur la surface
extérieure de la vitre intérieure et on remplit l'espace
d'air entre les vitres par un gaz inerte, l'argon. Le double
vitrage, le gaz d'argon, l'enduit à faible émissivité "LOW-E" et les intercalaires retiennent 90% de la chaleur ou de
la fraîcheur vers l'intérieur, comparativement à 14% pour un
thermos ordinaire. Le verre donne ainsi une valeur isolante
supérieure à celle d'une fenêtre ordinaire. Les
intercalaires isolants qui sont installés dans les vitrages
haut efficacités évitent le refroidissement du vitrage.
La fenêtre devra être fixée dans la partie chaude du mur et
son isolant devra être de la mousse de polyuréthane à faible
expansion. |
|
|
|
Échangeur d'air
 Le ventilateur récupérateur de chaleur est certifié par le
Home Ventilating Institute (HVI) et a une efficacité d'au
moins 60 % à -25 C. |
|
|
|

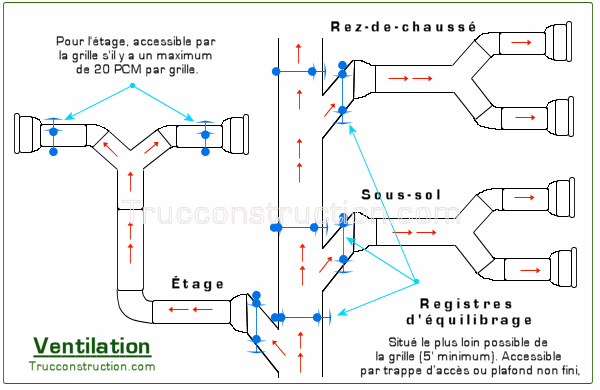

Ventilation
Le système de ventilation mécanique conçu, sera installé et
équilibré par un spécialiste en ventilation résidentielle
accrédité par le programme de Novoclimat. Il comporte de
nombreux registres d'équilibrage pour respecter les normes
en débits minimum et maximum (PCM) par rapport au diamètre
des tuyaux de ventilation. |
|
 |
|
|
|
|
|
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
