Maison à charpente de type plate-forme

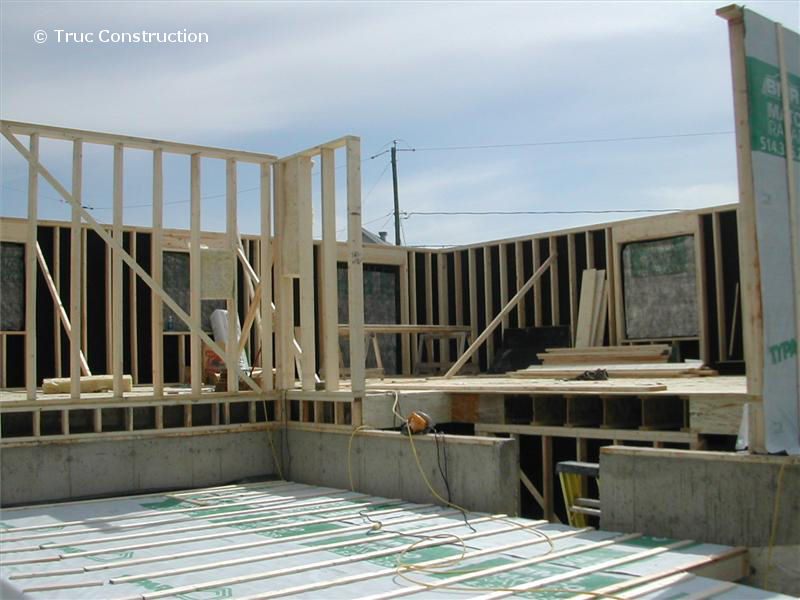

La maison à charpente de type plate-forme est constituée de la fondation, du plancher, des murs et de la toiture. Dans cette section, nous abordons le type de construction le plus répandu au Québec, soit la charpente de type plate-forme avec montants de 2" x 6" en épinette, disposés à intervalle de 16", de centre à centre.





Le schéma de gauche fait référence aux termes francophones utilisés lors de la construction d'une charpente de maison. Les différentes parties du squelette de la maison sont montées suivant un ordre d'assemblage, c'est-à-dire de manière à ce qu'une partie soit toujours fixée à la partie précédente. La fondation du mur est retenue à la semelle par son poids et par l'adent pour permettre au mur de résister aux poussées latérales, la lisse d'assise est fixée au mur de fondation par des boulons d'ancrage dans le béton. Le premier plancher est fixé par les poutrelles, et les panneaux de rive à la lisse d'assise à l'aide de clous de 3½" de longueur. Le mur du premier étage est fixé au premier plancher à l'aide de clous de 3½" et par la lisse du mur et les poutrelles du premier plancher.

Le second plancher est fixé par les poutrelles, et les panneaux de rive à lasablière du mur du premier étage avec des clous de 3½". Le mur du second étage est fixé au second plancher à l'aide de clous de 3½" et par la lisse du mur et les poutrelles du second plancher. Enfin, les fermes de toit sont fixées à la sablière du mur du deuxième étage, toujours à l'aide de clous de 3½" de longueur.
